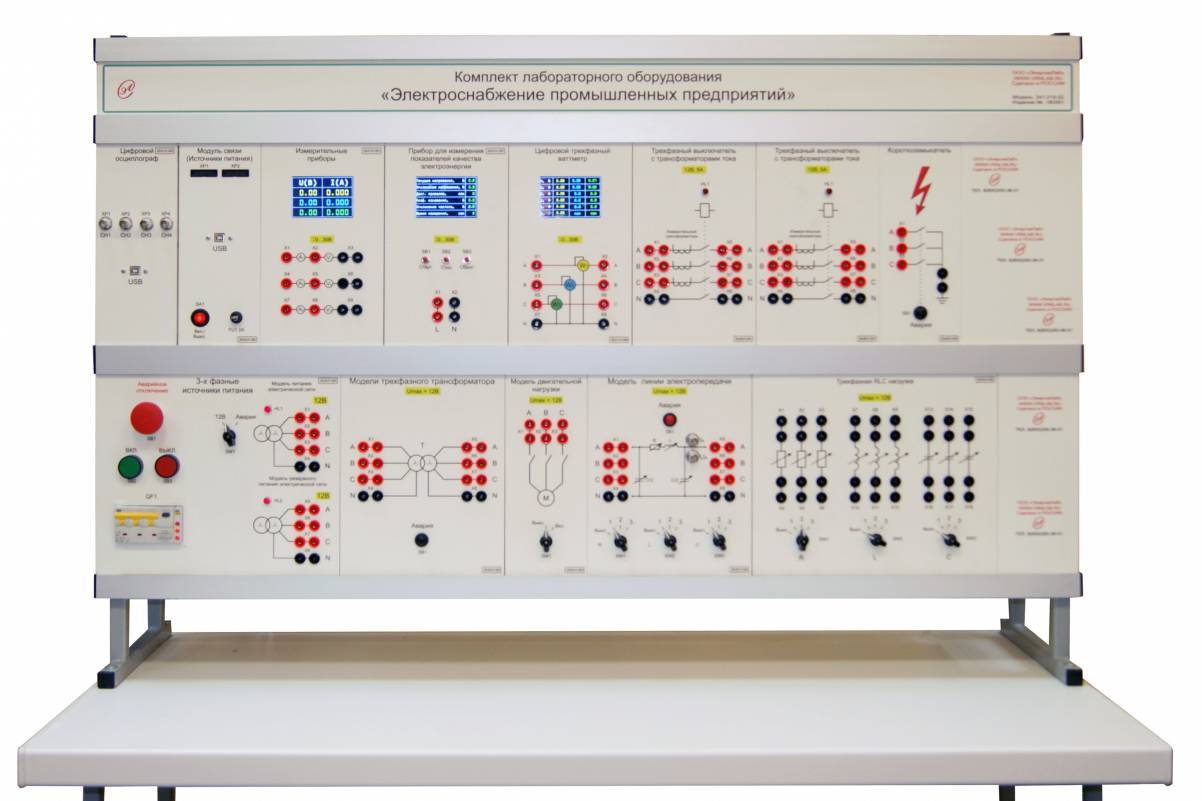

Комплект лабораторного оборудования «Электроснабжение промышленных предприятий»

Описание товара

Исполнение стендовое, стойка со сменными модулями расположена на лабораторном столе.

Лабораторные работы

Электрические измерения

1. Измерение переменного тока и напряжения при непосредственном включении в цепь питания электрической нагрузки;
2. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра;
3. Измерение активной, реактивной мощности, коэффициента мощности с помощью непосредственно включенных ваттметра, вольтметра и амперметра.

Установившиеся режимы работы электрооборудования

1. Исследование режимов работы электрооборудования при симметричной нагрузке;
2. Исследование режимов работы электрооборудования при несимметричной нагрузке;
3. Исследование процессов при прямом пуске двигательной нагрузки;
4. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения;
5. Исследование влияния характера нагрузки на режим работы электрооборудования;
6. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи;
7. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
8. Исследование влияния длины линии электропередачи на величину потерь электрической энергии в распределительной сети;

Переходные процессы

1. Электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения;
2. Электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения;
3. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Комплект модулей
   1. Модуль «Трехфазные источники питания» - 1 шт
   2. Модуль «Модуль связи (Источники питания)» - 1 шт
   3. Модуль «Модель трехфазного трансформатора» - 1 шт
   4. Модуль «Модель линии электропередач» - 1 шт
   5. Модуль «Трехфазная RLC нагрузка» - 1 шт
   6. Модуль «Короткозамыкатель» - 1 шт
   7. Модуль «Трехфазный выключатель с трансформаторами тока» - 1 шт
   8. Модуль «Цифровой осциллограф» - 1 шт
   9. Модуль «Измерительные приборы» 30В - 1 шт
   10. Модуль «Прибор для измерения показателей качества электроэнергии» - 1 шт
   11. Модуль «Цифровой трехфазный ваттметр» 30В - 1 шт
   12. Модуль «Модель двигательной нагрузки» - 1 шт
4. Набор аксессуаров и документов:
   1.  Комплект соединительных проводов и сетевых шнуров.
   2. Паспорт
   3. Комплект программного обеспечения
      1. Программный комплекс ELAB
   4. Комплект документации
      1. Техническое описание оборудование
      2. Мультимедийная методика
      3. Краткие теоретические сведения
      4. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В•А 500
Напряжение питания, В 380
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Длина стенда со столом, мм 1200
Ширина стенда со столом, мм 600
Высота стенда со столом, мм 1600
Масса комплекта, кг 100
Возможность одновременной работы на стенде двух учащихся
